[Python/Matplotlib] 지하철 유무임 승하차 비율을 파이 차트로 시각화하기







지하철 유/무임 승하차 비율을 파이 차트로 그리기



import csv
import matplotlib.pyplot as plt

f = open('subwayfee.csv')
data = csv.reader(f)
next(data)

label = ['유임승차', '유임하차', '무임승차', '무임하차']
c = ['#14CCC0', '#389993', '#FF1C6A', '#CC14AF']
plt.rc('font', family = 'Malgun Gothic')

for row in data:
    for i in range(4, 8):
        row[i] = int(row[i])
    if(row[4] < row[6]):
        plt.figure(dpi=100)
        plt.title(row[1] + ' ' + row[3])
        plt.pie(row[4:8], labels = label, colors = c, autopct = '%1.f%%')
        plt.axis('equal')
        plt.show()

 전체 코드







1. 라이브러리 및 모듈 import



import csv
import matplotlib.pyplot as plt

 - csv 파일을 읽기 위해 csv 모듈을 import한다.

 - 그래프를 그려 시각화 하기 위해 matplotlib 라이브러리의 pyplot 모듈을 import한다.







2. csv 공공데이터 읽어오기



f = open('subwayfee.csv')
data = csv.reader(f)
next(data)

 - open()을 이용하여 subwayfee.csv 파일을 f에 저장한다. subwayfee.csv에는 지하철 승강장 별 유임승차/유임하차/무임승차/무임하차 건수 및 비용이 저장되어 있다.

 - csv.reader()를 이용하여 f에 저장된 공공 기온 데이터를 읽어와 data에 저장한다.

 - next()를 이용하여 분석에 필요없는 헤더 데이터를 제거해준다.







3. 데이터 시각화를 위한 변수 선언



label = ['유임승차', '유임하차', '무임승차', '무임하차']
c = ['#14CCC0', '#389993', '#FF1C6A', '#CC14AF']
plt.rc('font', family = 'Malgun Gothic')

 - 유임/무임 별 승하차를 표시하기 위한 레이블을 리스트 형태로 선언한다.

 - 유임/무임 별 승하차를 표현한 파이차트에 색상을 지정해주기 위해 해당하는 색상코드들을 리스트 형태로 선언한다.

 - plt.rc()를 이용하여 한글 폰트를 맑은 고딕으로 설정한다.





4. 공공데이터로부터 원하는 데이터 추출 및 저장



for row in data:
    for i in range(4, 8):
        row[i] = int(row[i])
    if(row[4] < row[6]):

 - for row in data를 이용하여 모든 데이터를 한 줄 씩 읽는다.

 - for문을 이용하여 해당 줄의 네 번째부터 여덟 번째 데이터들을(유임승차/유임하차/무임승차/무임하차 데이터가 저장된 부분) 읽는다.

 - 해당 줄의 데이터를 문자열에서 int형으로 변환한다.

 - 만약 4번째 줄이 6번째 줄보다 작다면 그래프를 작성한다.







5. 그래프를 그리고 화면에 나타내기



	plt.figure(dpi=100)
        plt.title(row[1] + ' ' + row[3])
        plt.pie(row[4:8], labels = label, colors = c, autopct = '%1.f%%')
        plt.axis('equal')
        plt.show()



 - plt.figure()를 이용하여 해상도를 지정해준다.

 - plt.title()을 이용하여 그래프의 제목을 '(호선) (역 이름)'으로 지정한다.

 - plt.pie()를 이용하여 4번째부터 8번째 데이터를 이용하여 파이 차트를 그린다. 레이블은 label 리스트를 이용해 붙여주고, 색상은 c 리스트를 이용하여 지정해준다. 자동으로 퍼센테이지를 계산하여 붙여준다.

 - plt.axis('equal')을 이용하여 파이 차트를 완전한 원형으로 그려준다.

 - plt.show()를 이용하여 꺾은선 그래프를 화면에 나타낸다.

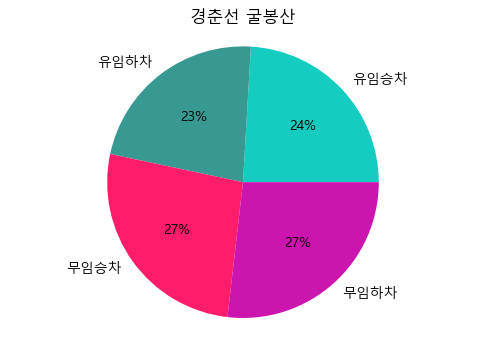

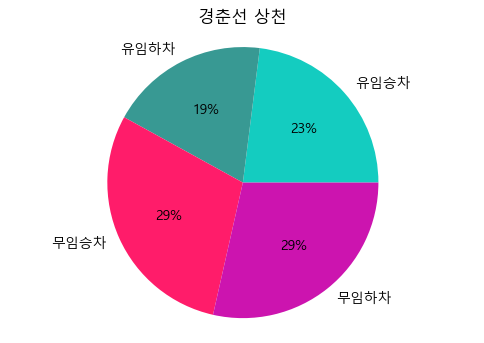

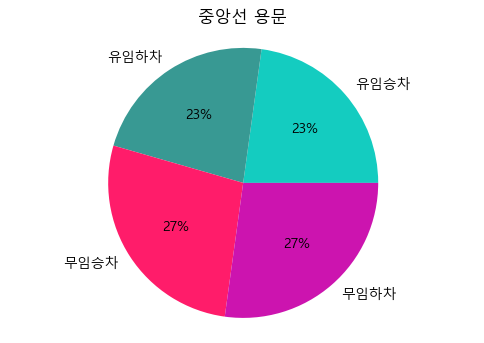

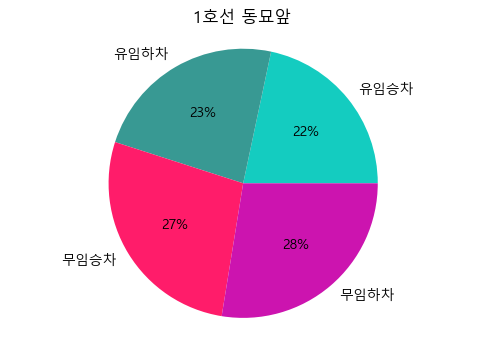

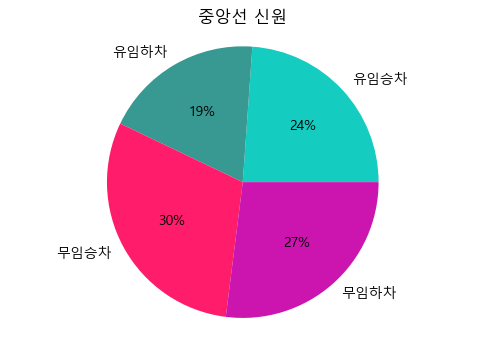

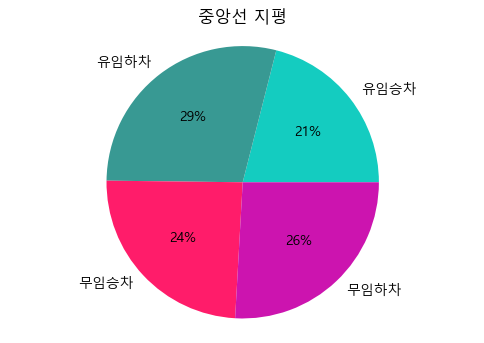

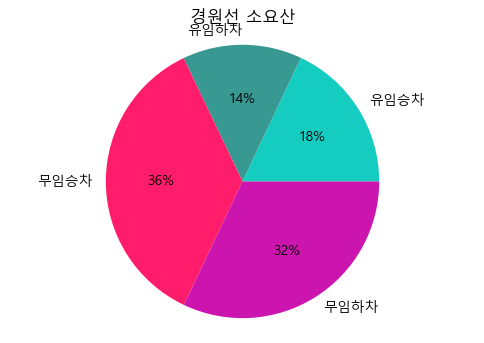

출력된 그래프
